Корпус ЩРС, ЩМП, ЩУР 4х2х1

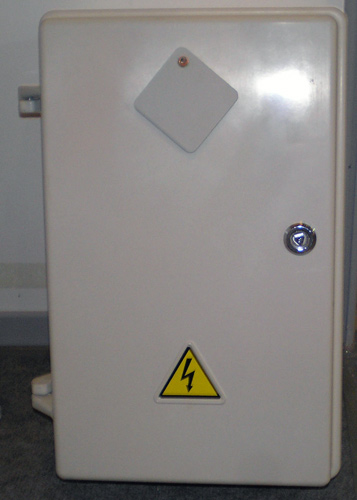

Антивандальный корпус 4х2х1 конструктивно состоит из двух деталей: собственно корпуса изделия и дверки. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. IP54 с уплотнителем. Замок с треугольной личинкой 2 шт. (с августа 2016 г.).

Корпус 4х2х1 используется для установки: группы автоматических выключателей (до 30 автоматов), УЗО, группа автомат с розеткой, счетчики однофазные электроэнергии с группой из 6 автоматических выключателей, плинты типа БКТ в количестве 50 пар и   типа KRONE до 150 пар.

Варианты комплектации корпуса 4х2х1 (в соответствии с ТУ BY 500015511.008-2012):
1. Корпус ЩМП 4х2х1/1МП/2М (монтажная панель, два замка, комплект ключей, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 4х2х1/0МП/2М (без монтажной панели, два замка, комплект ключей, знак электрического напряжения, паспорт качества);

3. Корпус ЩУР 4х2х1/1МП/ПО/2М (монтажная панель, окошко смотровое (с шторкой, либо без), два замка, комплект ключей, знак электрического напряжения, паспорт качества);


По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

  •     устройствами ввода кабелей в щиты;
  •     устройствами ввода кабелей в здания;
  •     кронштейнами крепления корпусов к опоре;
  •     кронштейнами крепления устройства ввода к опоре;
  •     другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).

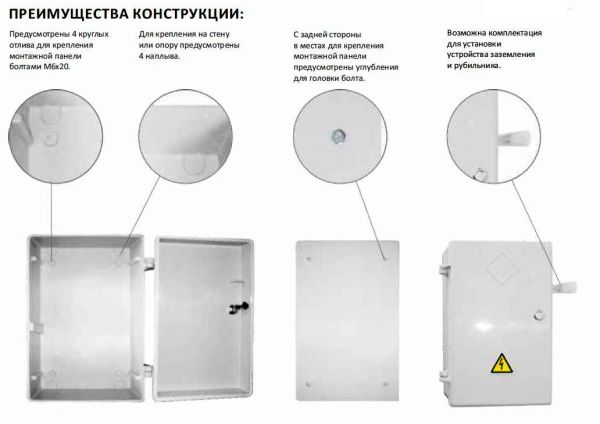

Преимущества антивандального корпуса из композита:

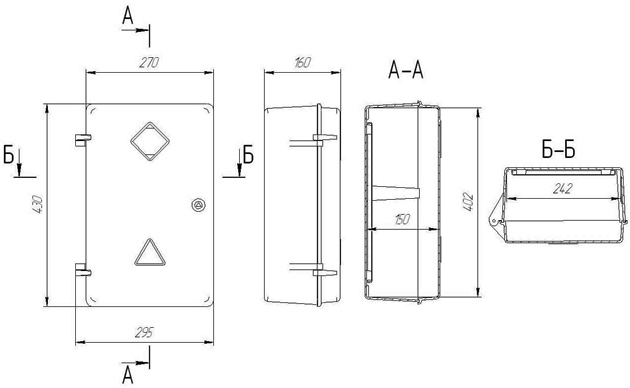

Размеры (ВхШхГ), мм Толщина стенок, мм Габариты монтажной панели,мм Вес, кг

420х260х160

4-5

340х220х4

3,3



Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, смотровым окном со шторкой, фальш-панелью, блокировкой замка с возможностью использования навесного замка, кронштейном для крепления на опору.

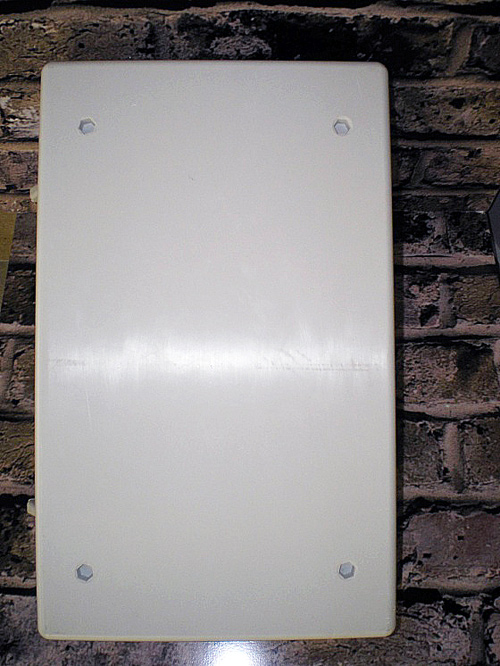

Вид сзади. В местах для крепления монтажной панели предусмотрены углубления для головки болта.













Материал легко обрабатывается инструментом для металла. Под заказ возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра.








Корпуса монтируются: стена, в стену, опора, стойка.

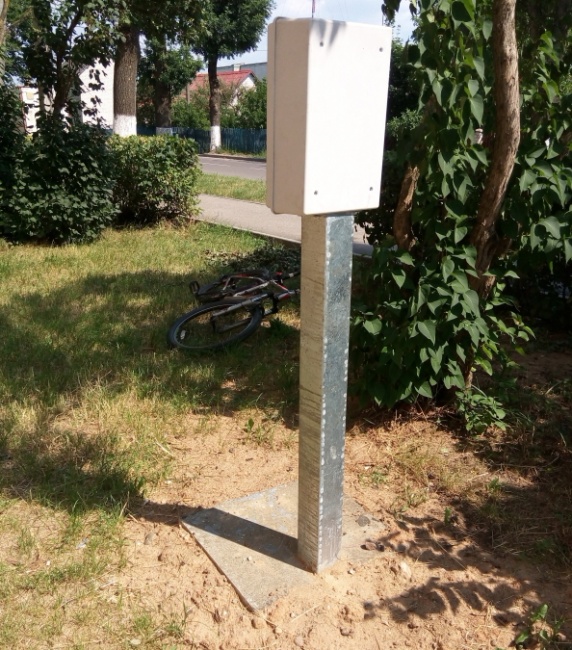

Возможно комплектование стойками. Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм.

Трубы для ввода/вывода кабеля Ø 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.

В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.

Способ установки стойки: бетонирование,  на анкерные болты.

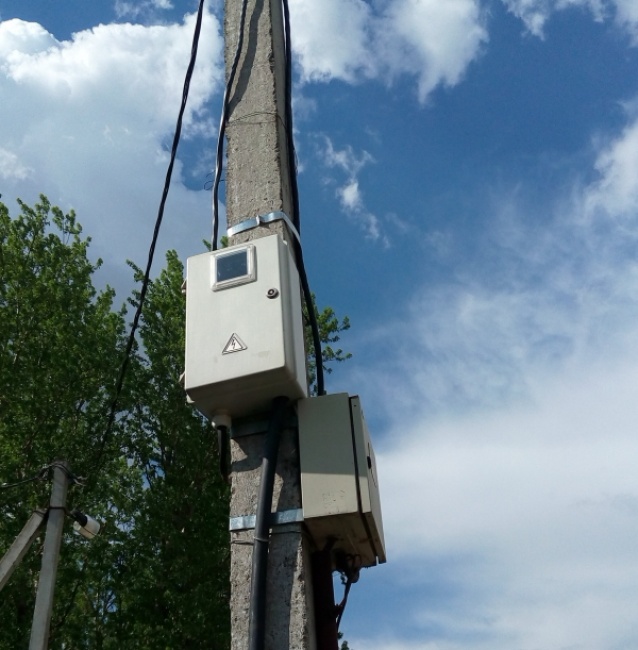

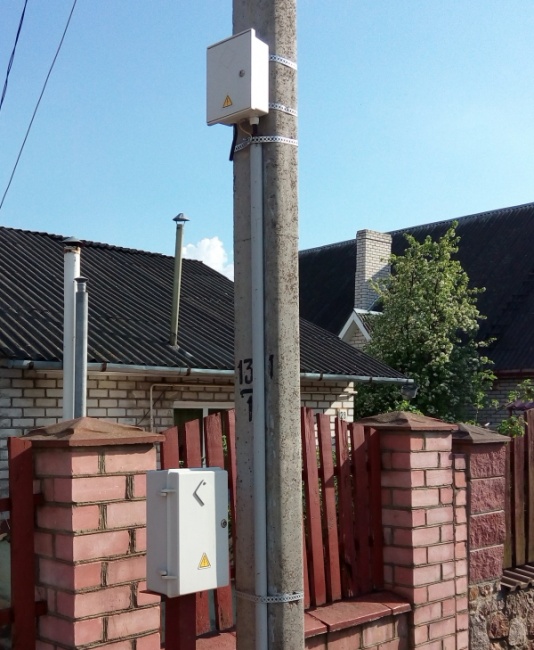

Варианты монтажа корпусов

Стена Опора Стойка

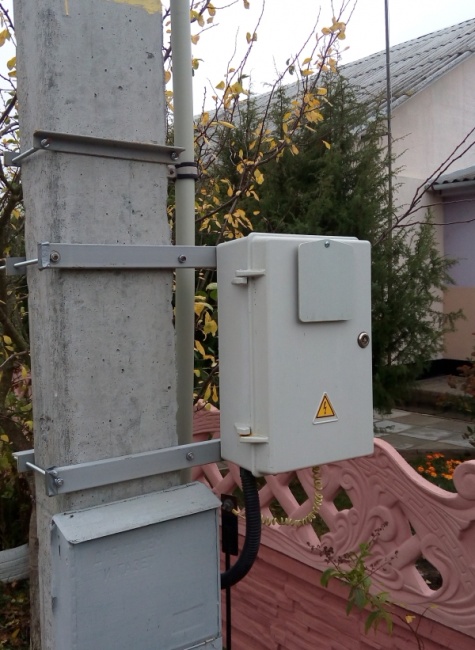

200 мм от опоры / упрощенный вариант

Комплект крепежных элементов

Кронштейн ОКЩУ-54

Кронштейн ККО-4(5)22.001

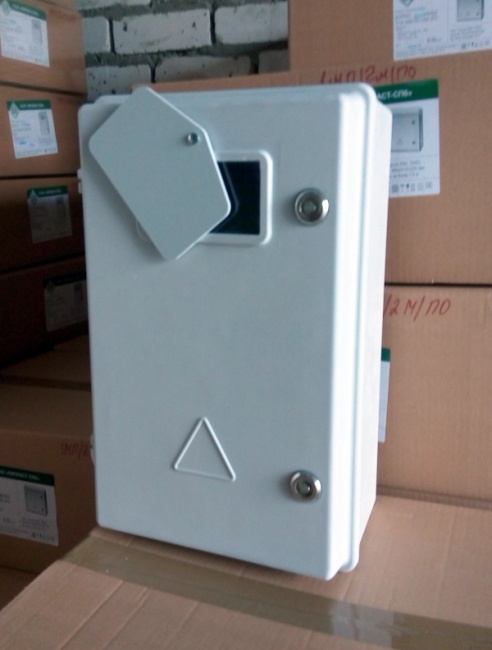

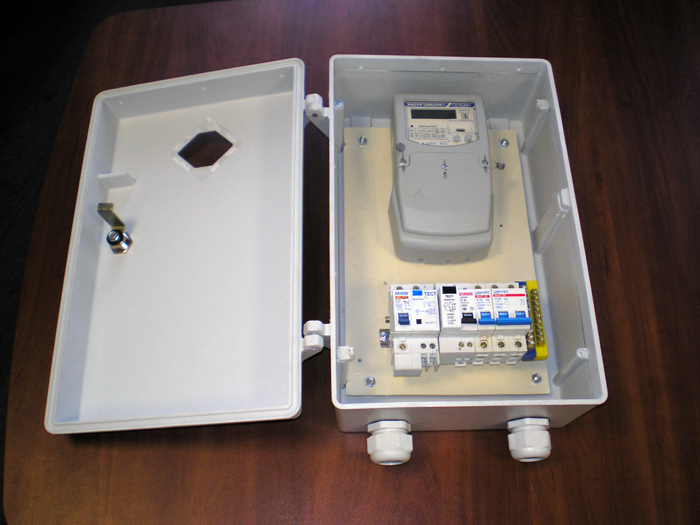

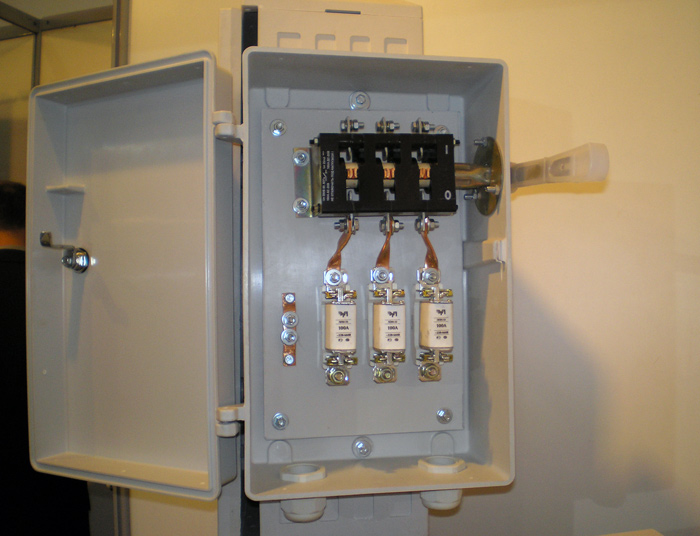

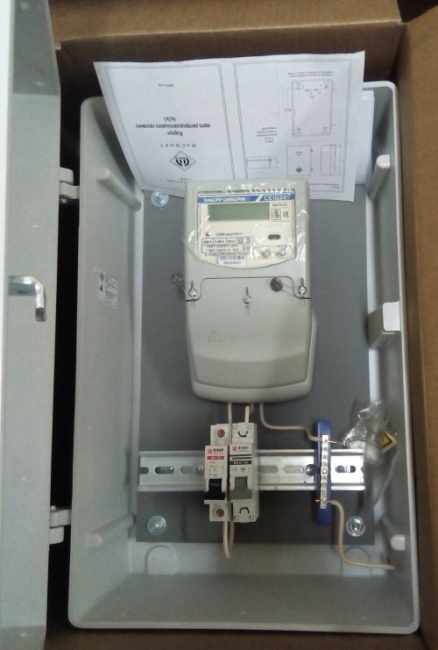

Образец установки счетчика      С рубильником                      Окошко со шторкой
