Корпус ЩРС, ЩМП 3х2х1

Антивандальный корпус 3х2х1 конструктивно состоит из двух деталей: собственно корпуса изделия и двери. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. IP54 с уплотнителем. В качестве уплотнителя используется силикон. Замок с треугольной личинкой (1шт).

Корпус 3х2х1 используется для установки группы автоматических выключателей до 16 шт, УЗО, устройства заземления, рубильника, группы автомат и розеткой, счетчика однофазного с группой из 6 автоматических выключателей.

C 2016 года корпус 3х2х1 был модифицирован.  Толщина стенок увеличина до 6 мм и общая масса увеличилась до 4,2 кг (ранее 2,5 кг). Данная модификация связана с тем, что корпус 3х2х1 используется для установки на железнодорожных светофорах производства нашей компании под различные комплектации трансформаторного ящика.

Варианты комплектации корпуса 3х2х1 (в соответствии с ТУ BY 500015511.008-2012):
1. Корпус ЩМП 3х2х1/1МП/1М (монтажная панель, один замок, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 3х2х1/0МП/1М (без монтажной панели, один замок, знак электрического напряжения, паспорт качества);

По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

  •     устройствами ввода кабелей в щиты;
  •     устройствами ввода кабелей в здания;
  •     кронштейнами крепления корпусов к опоре;
  •     кронштейнами крепления устройства ввода к опоре;
  •     другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).



Преимущества антивандального корпуса из композита:

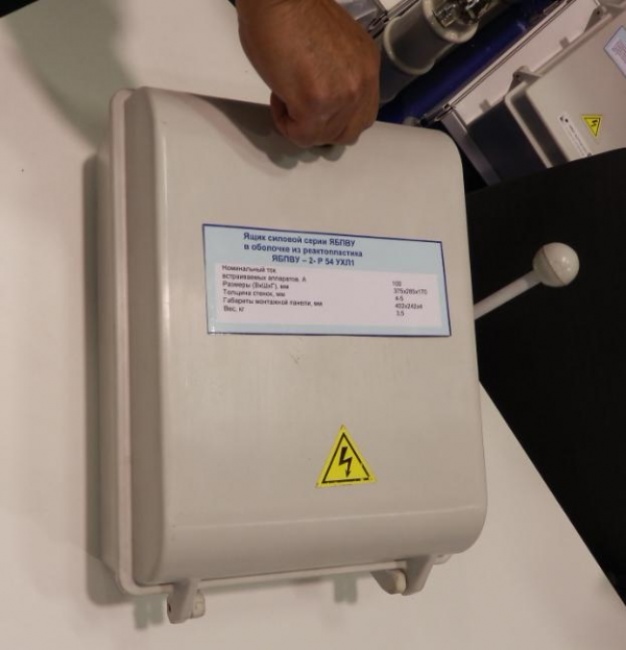

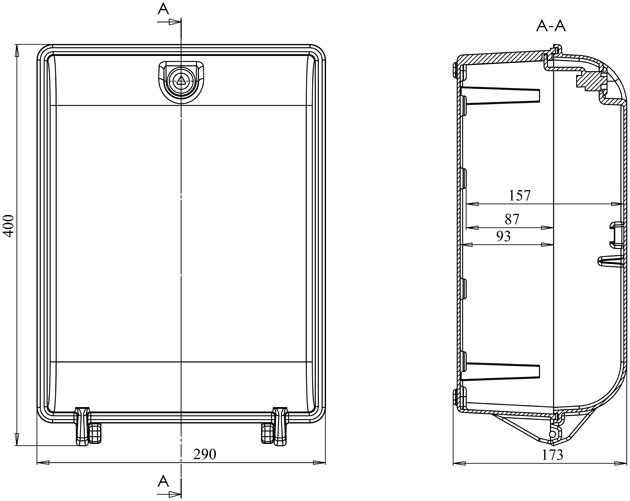

Размеры (ВхШхГ), мм Толщина стенок, мм Габариты монтажной панели, мм Вес, кг

400х290х173

6

300х225х4

4,2

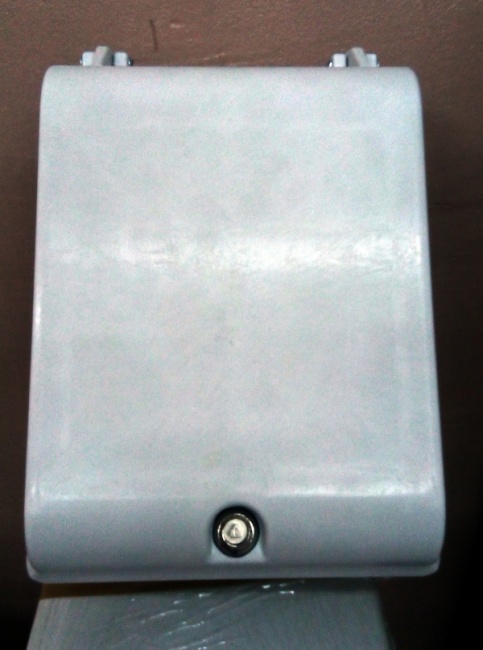

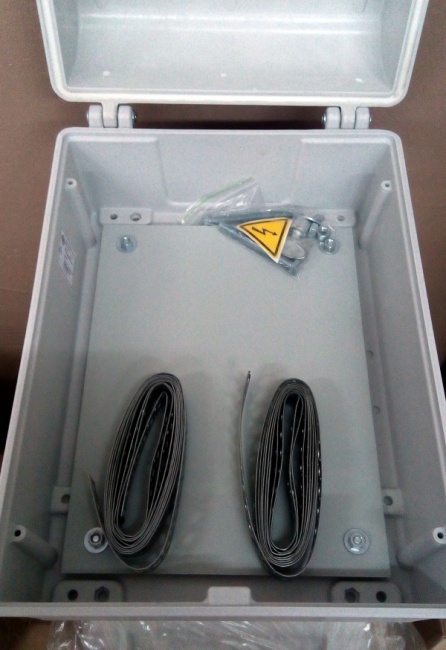

Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору.

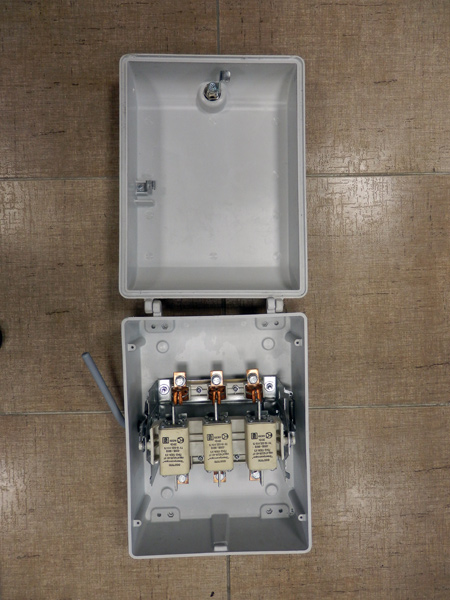

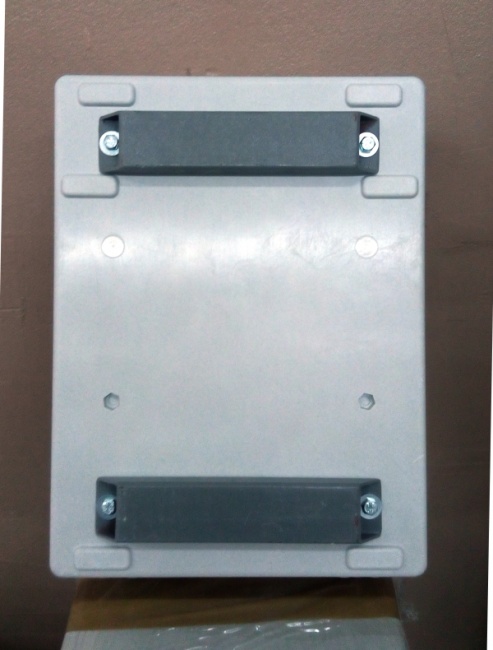

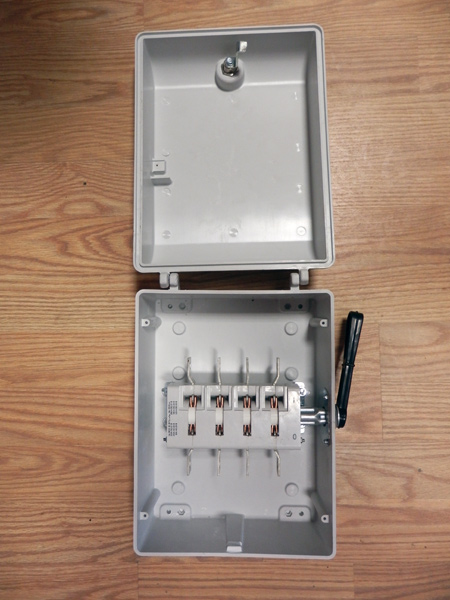

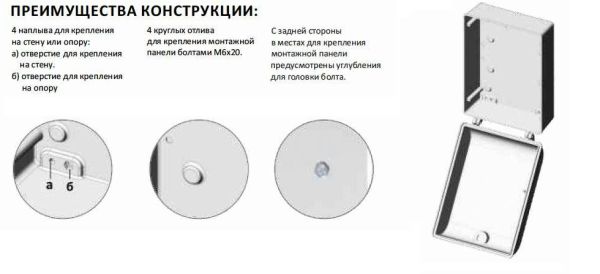

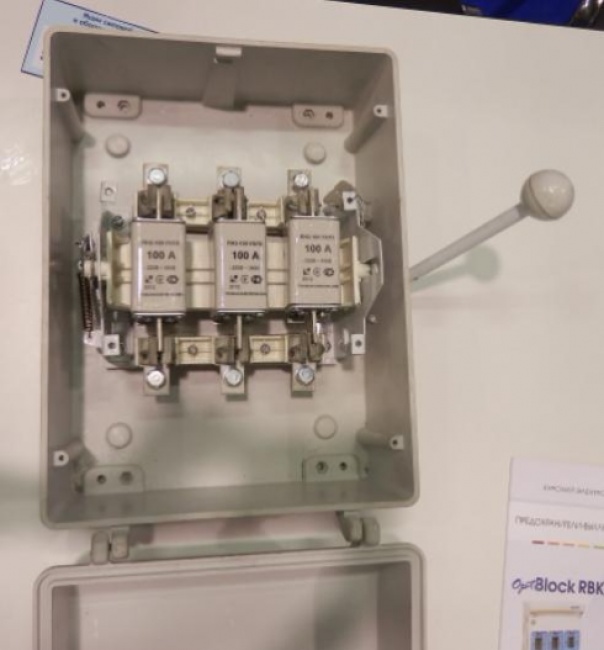

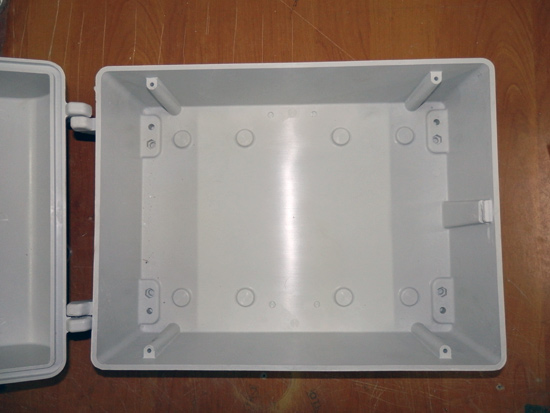

Внутри корпуса предусмотрены 4 круглых отлива для крепления монтажной панели болтами М6х20. Для крепления на стену или опору предусмотрены 4 наплыва.



Корпуса монтируются: стена, в стену, опора, стойка.

Возможно комплектование стойками. Высота стойки 1580 мм или 1920 мм. Платформа для крепления щита 170х85 мм.

Трубы для ввода/вывода кабеля Ø 48х3 мм. Для удобства подвода/отвода кабеля предусмотрен изгиб трубы.

В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.

Способ установки стойки: бетонирование, крепление на анкерные болты.

Варианты монтажа корпусов

Стена Опора Стойка

200 мм от опоры / упрощенный вариант

Комплект крепежных элементов

Кронштейн ОКЩУ-54

Кронштейн ККО-4(5)22.001
