Корпус ЩРС, ЩМП, ЩУР 6х8х2

Фотографии

Заказать

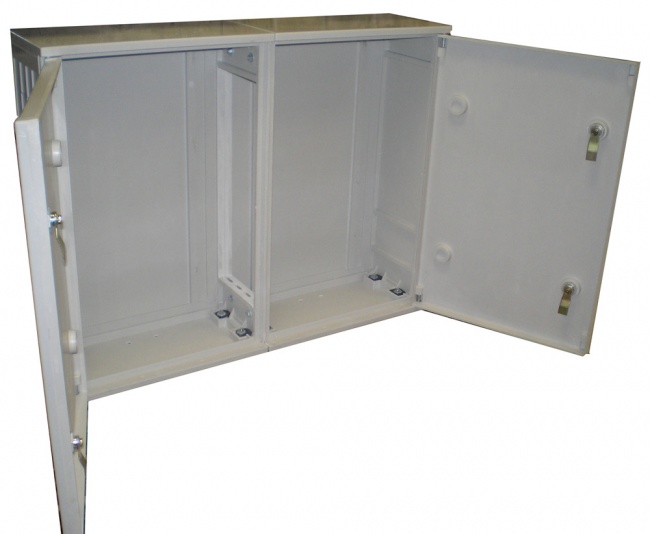

Модульная конструкция позволяет комплектовать корпуса щитов из различных корпусов. Корпус ЩРС 6х8х2 собран горизонтально из 2-х корпусов 6х4х2. IP 54 (за счет конструкции ящика без уплотнителя). Ключ с единым или индивидуальным секретом замка (4шт). Транспортировка в разобранном виде позволяет снизить издержки.

Внутри корпуса имеются 2 формованных вертикальных отлива (расстояние между ними 250мм) для крепления горизонтальной DIN-рейки или монтажной панели. Материал легко обрабатывается инструментом для металла. Под заказ возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра.

Соединение корпусов: болтами с дополнительной герметизацией швов. Для доступа проводов между корпусами имеется пустотное пространство.

Корпуса 6х8х2 соответствуют ТУ BY 500015511.008-2012)
Варианты комплектации корпусов представлены ниже. По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя. Корпуса ЩМП (с монтажной панелью). Корпуса ЩРС (без монтажной панели, окошка). Корпус ЩУР (с окошком и монтажной панелью).

Преимущества антивандального корпуса из композита:

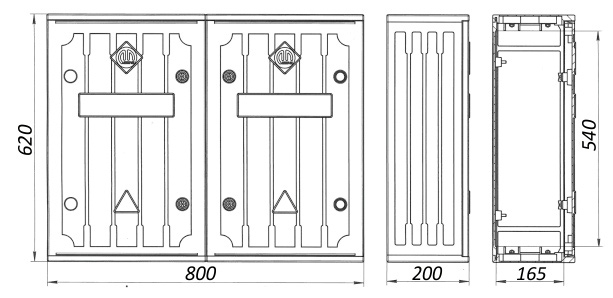

Размеры (ВхШхГ), мм	Толщина стенок, мм	Габариты монтажной панели, мм	Вес, кг
600х800х200	4-6	440х720х4	19

Базовая комплектация корпуса: монтажная панель, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, смотровым окном со шторкой, фальш-панелью, блокировкой замка с возможностью использования навесного замка, ригельным замком.

Корпуса монтируются: стена, в стену, свободно стоящие, стойка.

Комплектность корпуса ЩРС 6х8х2

Наименование	Кол-во	Исп.1	Исп.2	Исп.3	Исп.4
ЩРС (корпус)	1 шт.	+	+	+	+
Окошко со шторкой	2 комп			+	+
Монтажная панель пластиковая	1 шт	+	+	+	+
Ключ стационарного замка	4 шт.	+	+	+	+
Антивандальная блокировка замка	2 шт				+
Знак безопасности «Молния»	1 шт.	+	+	+	+
DIN-рейка	1 шт
Сальник	2 шт
Фальш-панель	1 шт

Варианты монтажа корпусов

Стена

Опора

Стойка

200 мм от опоры / упрощенный вариант

Комплект крепежных элементов

Кронштейн ОКЩУ-64

Кронштейн ККО-4(5)22.001

Предусмотрена наклонная крыша для стека воды «домиком» с вентилируемыми отверстиями. Наличие отверстий и системы лабиринта для естественной вентиляции сводят к минимуму возможность появления конденсата и предотвращают гниение внутри корпуса и накопления влаги.

Для встраивания в стену возможно исполнение с плоской крышей (при заказе необходимо указывать).

При необходимости дверца легко снимается или используется как в «правом» так и «левом» исполнении (при заказе указывать).

Угол открывания дверцы – 180 град.
