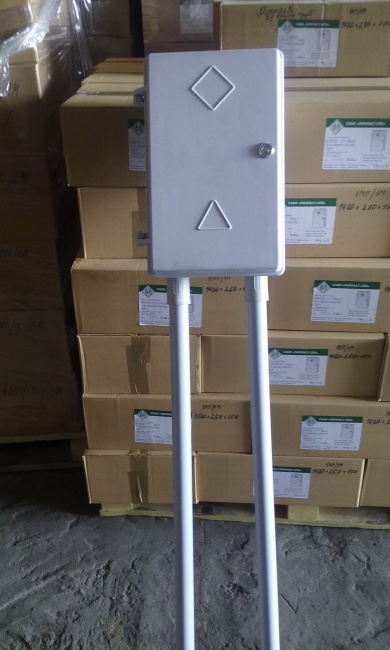

Ящик ковера наземного и настенного в сборе

C 2015 года под требования теплосетей производим  ящик для ковера системы ОДК (оперативно-дистанционного контроля) ПИ-трубопровода из SMC-материал изготовленный на базе корпуса ЩМП 4х2х1/1МП/1М/ПТ на нашем предприятии (cогласно ТУ BY 500015511/008-2012). Конструкция ящика ковера имеет антивандальное исполнение повышенной сохранности соответствует IP54 и IK10. Подходит для наземной и настенной установки.

Используется в системе тепло- и водоснабжения (ГВС и ХВС) тепловых сетей, магистральных, распределительных и промысловых нефтегазопроводах, нефтепродуктопроводах, трубопроводах криогенных систем и других.

Приборы ОДК устанавливаются в настенные и наземнные коверы для контроля и отслеживания возможных нарушений герметичности в местах соединения теплоизолированной системе трубопровода ППУ.

Преимущества антивандального корпуса для ковера из композита:

- Не ржавеют и не нуждаются в покраске (для 50 корпусов экономия примерно 12 банок серой краски в течение 5 лет). Обладают сопротивляемостью соли, бензину, карбамиду (мочевине), бензолу, кислотам.

- Срок службы более 30 лет.

- Корпус ударопрочен и эластичен, препятствует появлению вмятин и трещин от механических воздействий, в зимний период, под действием ультрафиолета. Температура эксплуатации от -50 до +70 ºС.

 - Высокая устойчивость к воздействию огня и самозатухание. Климатическое исполнение УХЛ1.

Размеры (ВхШхГ), мм Толщина стенок, мм Габариты монтажной панели, мм Вес, кг

420х260х160

4-5

340х220х4

3,3



Цвет: светло-серый RAL7035 окрашен в массе (не требует окраски);

Стоимость (поставка в сборе):

Наименование

Комплектация

1

Ящик ковера

(корпус ЩРС 4х2х1/0МП/1М)

пустой корпус (с отв. или без)

ключ замка, паспорт


2

Ящик ковера

(корпус ЩМП 4х2х1/1МП/1М)

корпус (с отв. или без) с монтажной панелью

ключ замка, паспорт

3

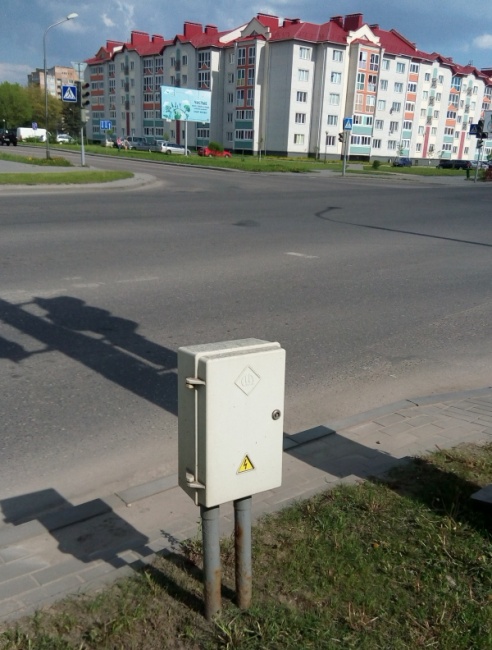

Ящик ковера наземного

(для уст. вместо старых ящиков

корпус ЩМП 4х2х1/1МП/1М/ПТ)

корпус с монтажной панелью

переходник П-421

ключ замка, паспорт

4

Ящик ковера настенного

1420*260*160

(корпус ЩМП 4х2х1/1МП/1М c нижней пластиковой защитой кабеля)

корпус с монтажной панелью

2 трубы 1000 мм ПВХ УФ-стойкая

2 сальника

ключ замка, паспорт

5

Ящик ковера наземного

2000*260*160

(корпус ЩМП 4х2х1/1МП/1М/Ст1580Zn)

корпус с монтажной панелью

стойка высотой 1580 мм (оцинкованная)

ключ замка, паспорт

 Корпуса монтируются: стена, опора, стойка.

Высота стойки 1580 мм. Платформа для крепления щита 170х85 мм.

В качестве защитно-декоративного покрытия стойки предварительно оцинковываются методом горячего цинкования.

Для установки нашего корпуса вместо демонтированного металлического ящика для ковера предусмотрена комплектация металлическим переходником П-421.000, который состоит из двух пластин П-421.001, к одной из которых приварены две втулки П-421.002. Свободная пластина крепится к нижней части корпуса 4 болтами М6х25. При монтаже корпуса в месте установки втулки одеваются на  трубы подвода кабеля и зажимаются болтами М10х30.

Переходник П-421.000 в сборе                                   Втулка П-421.002

Пластина П-421.001



Схема сверления отверстий в днище корпуса ковера

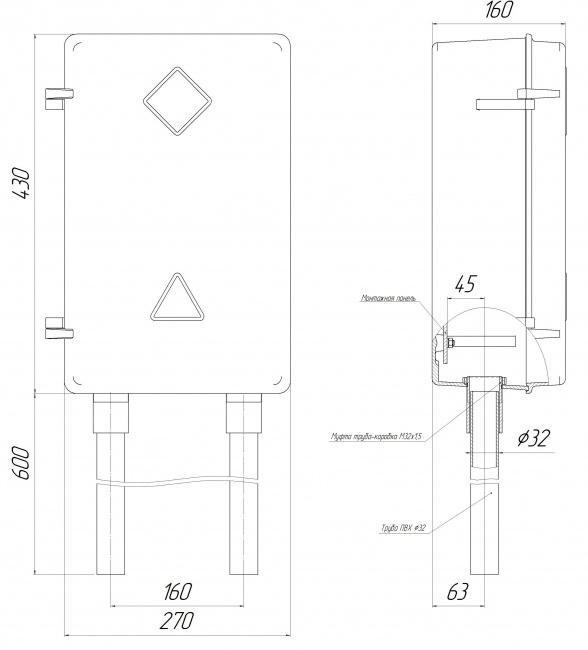

Схема установки защитных труб в варианте установки на стену или опору.


Варианты монтажа корпусов

Стена   Стойка





Комплект крепежных элементов





По вопросам заявки ящиков ковера обращаться в отдел маркетинга г. Лида (производство-склад) +375 154 65-89-21 (тел/факс либо через форму обратной связи  Отправить запрос (переход на форму обратной связи)

Информация обновлена 15.10.2018
