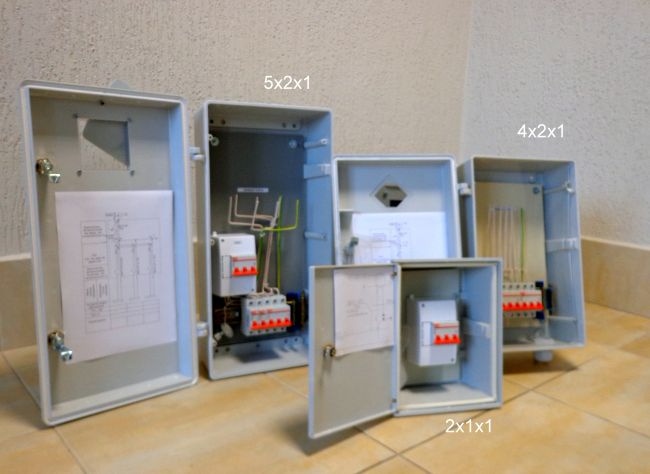

Корпус ЩРС, ЩМП, ЩУР 5х2х1

Антивандальный корпус 5х2х1 конструктивно состоит из двух деталей: собственно корпуса изделия и дверки. Такая конструкция позволяет максимально защитить устанавливаемые элементы от воздействия пыли и влаги. IP54 с уплотнителем. Замок с треугольной личинкой (2шт).

Корпус 5х2х1 используется для установки: счетчиков электроэнергии: одно и трехфазные с группой из 9 автоматических выключателей.

Варианты комплектации корпуса 5х2х1 (в соответствии с ТУ BY 500015511.008-2012):
1. Корпус ЩМП 5х2х1/1МП/2М (монтажная панель, два замка, знак электрического напряжения, паспорт качества);
2. Корпус ЩРС 5х2х1/0МП/2М (без монтажной панели, два замка, знак электрического напряжения, паспорт качества);
3. Корпус ЩУР 5х2х1/1МП/ПО/2М (монтажная панель, окошко смотровое, два замка, знак электрического напряжения, паспорт качества);

По заявке допускается комплектование корпусов согласно СТП 09110.20.262 ГПО "БЕЛЭНЕРГО" по КД изготовителя:

  •         устройствами ввода кабелей в щиты;
  •         устройствами ввода кабелей в здания;
  •         кронштейнами крепления корпусов к опоре;
  •         кронштейнами крепления устройства ввода к опоре;
  •         другими устройствами крепежа и коммутации (сальниками, дин-рейкой, металлической перфорированной лентой для крепления на опору, окошком и т.д).



Преимущества антивандального корпуса из композита:

Размеры (ВхШхГ), мм Толщина стенок, мм Габариты монтажной панели, мм Вес, кг

540х260х160

4-5

460х225

4,5



Базовая комплектация корпуса: монтажная панель, смотровое окошко, ключ стационарного замка, знак электрического напряжения.

По заявке потребителя корпус комплектуется: Сальниками, дин-рейкой, шторкой для смотрового окошка, фальш-панелью, блокировкой замка с возможностью использования навесного замка, кронштейном для крепления на опору.



Вид сзади. В местах для крепления монтажной панели предусмотрены углубления для головки болта.



















Материал легко обрабатывается инструментом для металла. Под заказ возможно нанесение отверстий для крепления и ввода/вывода кабеля необходимого диаметра.






 Корпуса монтируются: стена, в стену, опора, стойка.

Возможно комплектование стойкой. Высота стойки 1905 мм. Платформа для крепления щита 300х160 мм.

Диаметр отверстия для ввода/вывода кабеля Ø 80 мм. Предусмотрен паз для ввода/вывода кабеля 300х80 мм.

В качестве защитно-декоративного покрытия стойки предварительно грунтуются и окрашиваются эмалью либо по согласованию с заказчиком оцинковываются методом горячего цинкования.

Способ установки стойки: бетонирование, крепление на анкерные болты.



Варианты монтажа корпусов

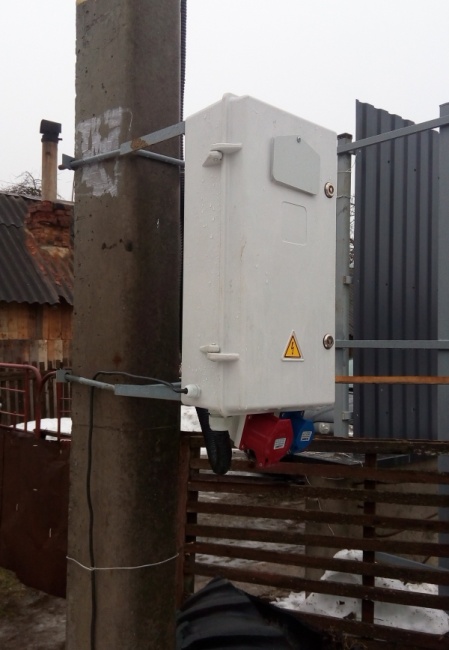

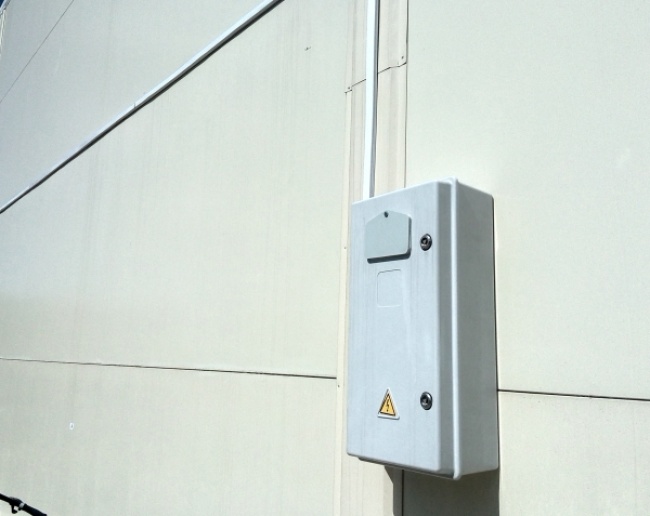

Стена Опора Стойка

200 мм от опоры / упрощенный вариант



Комплект крепежных элементов

Кронштейн ОКЩУ-54

Кронштейн ККО-4(5)22.001

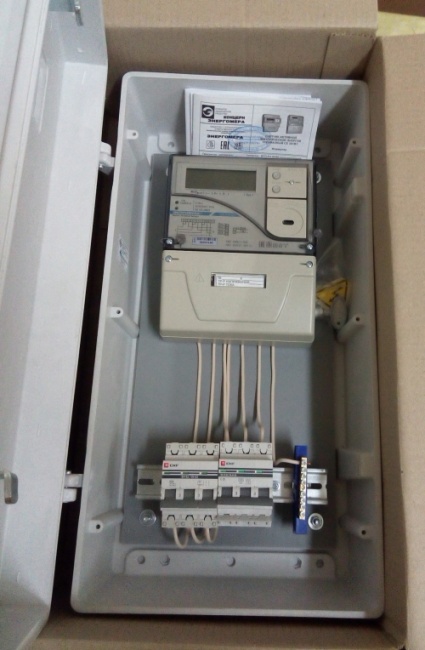

Образец установки счетчика
